Casos de SucessoEcoTools

O desafio

O projeto nasceu da necessidade de aumentar a vida útil das ferramentas utilizadas no torneamento de aço endurecido, mantendo qualidade, produtividade e confiabilidade operacional. O cenário também envolvia aumento do custo de materiais de alto valor agregado e a busca por práticas mais sustentáveis.

A solução EcoTools

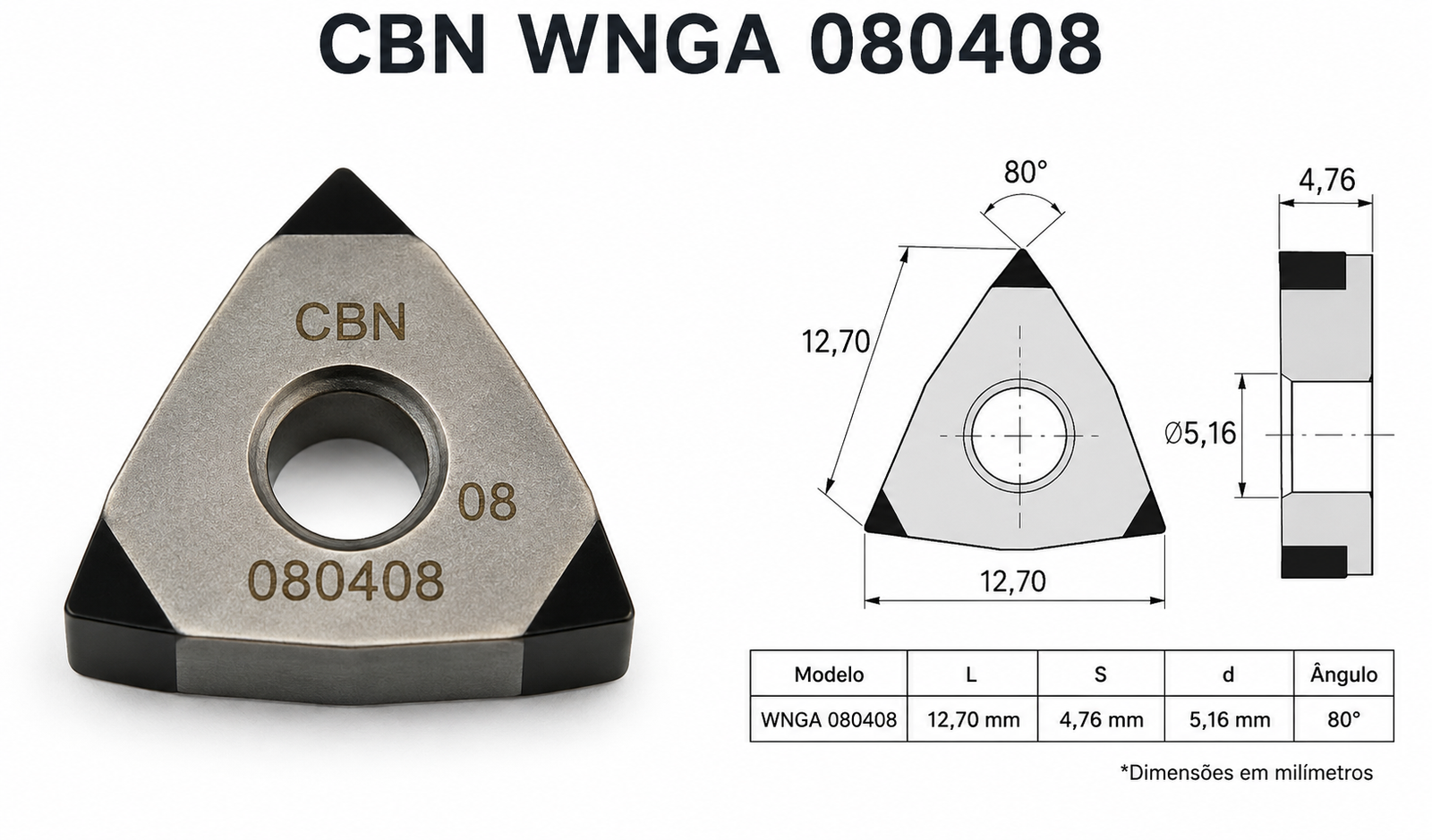

A EcoTools aplicou insertos CBN WNGA 080408 revitalizados por meio de tecnologia própria de recuperação, afiação e restauração de arestas de corte, combinando a solução com testes controlados e otimização dos parâmetros de usinagem.

Resultados alcançados

• Aumento significativo da vida útil da ferramenta.
• Redução das paradas para troca.
• Maior estabilidade do processo produtivo.
• Melhor aproveitamento dos insertos CBN.
• Redução dos custos operacionais.

Impacto sustentável

A recuperação dos insertos reduziu o descarte de materiais, diminuiu a necessidade de novas matérias-primas e reforçou uma operação mais eficiente, competitiva e ambientalmente responsável.

O desafio

O cenário industrial exigia maior competitividade, redução do custo por peça produzida e melhor aproveitamento dos recursos produtivos. O desafio foi elevar o desempenho dos insertos cerâmicos no torneamento de aço endurecido, mantendo os requisitos de qualidade, acabamento, estabilidade e produtividade.

A solução EcoTools

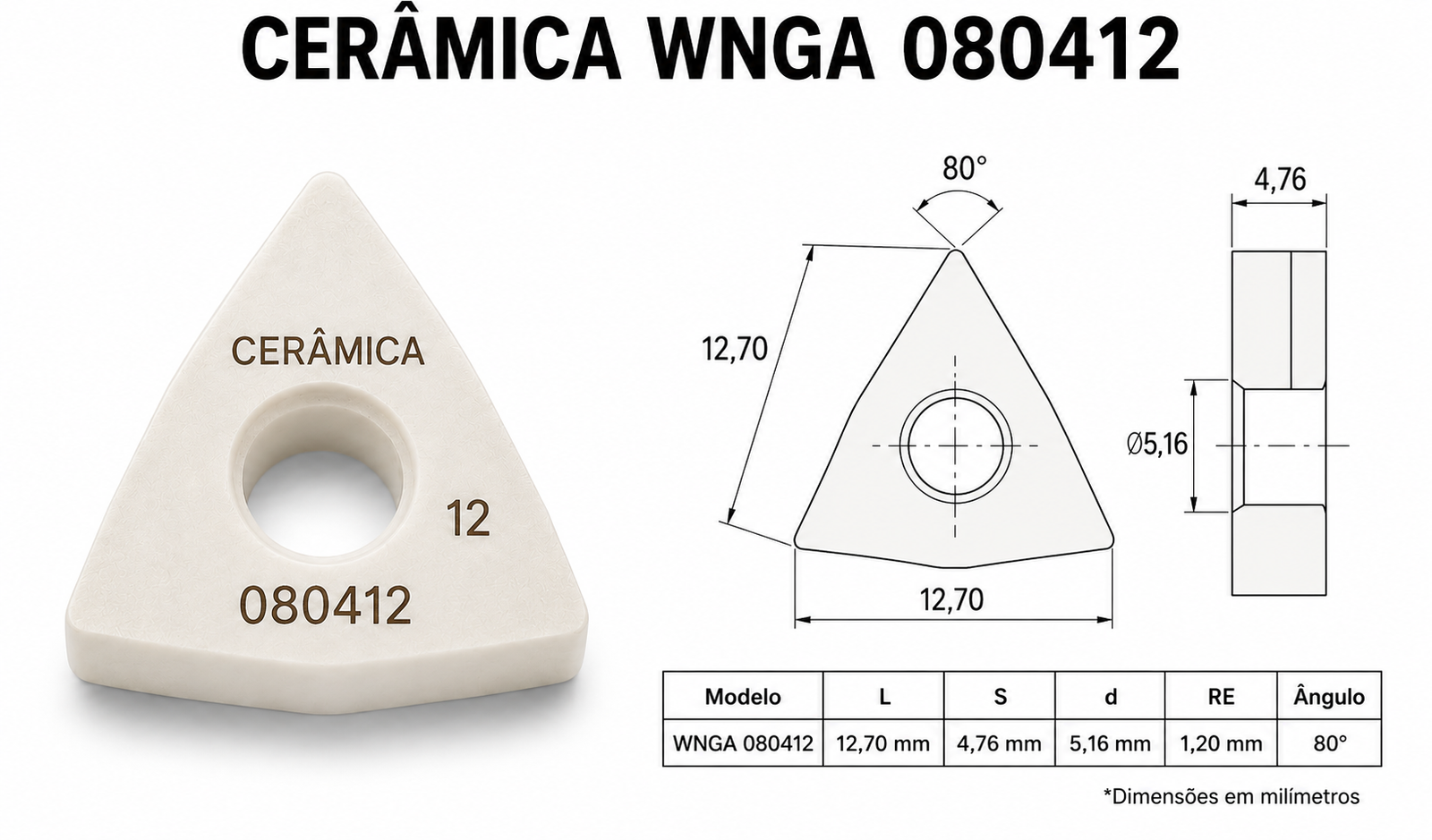

A EcoTools Solutions desenvolveu uma estratégia focada na recuperação e revitalização de insertos cerâmicos WNGA 080412, utilizando tecnologia exclusiva de afiação e recondicionamento de arestas de corte para restabelecer características geométricas e funcionais da ferramenta.

Validação industrial

A solução foi validada por meio de testes industriais estruturados, com análises comparativas de desempenho, monitoramento dos mecanismos de desgaste, avaliação da estabilidade operacional e otimização dos parâmetros de corte.

Variáveis analisadas

Foram avaliadas variáveis críticas como velocidade de corte, avanço, profundidade de usinagem, integridade superficial da peça, geração de calor e comportamento da ferramenta sob condições severas de usinagem.

Resultados alcançados

• Aumento significativo da vida útil dos insertos cerâmicos WNGA 080412.
• Redução das paradas de máquina para troca de ferramentas.
• Maior estabilidade e previsibilidade do processo produtivo.
• Melhoria da eficiência operacional e da produtividade da célula de usinagem.
• Redução dos custos associados ao consumo de ferramentas de corte.
• Maximização do aproveitamento dos insertos por meio da revitalização controlada.

Impacto sustentável

• Redução da geração de resíduos industriais e descarte de materiais.
• Maior sustentabilidade do processo produtivo.
• Menor consumo de matérias-primas utilizadas na fabricação de novas ferramentas.
• Fortalecimento dos princípios da economia circular e da manufatura sustentável.

O desafio

A indústria precisava aumentar significativamente a vida útil das ferramentas empregadas no torneamento de aço endurecido, mantendo os rigorosos requisitos de qualidade dimensional, integridade superficial, produtividade e confiabilidade do processo.

Contexto operacional

O aumento dos custos de matérias-primas estratégicas, especialmente materiais superduros como o CBN, reforçou a necessidade de uma solução capaz de gerar ganhos simultâneos de produtividade, competitividade e responsabilidade ambiental.

A solução EcoTools

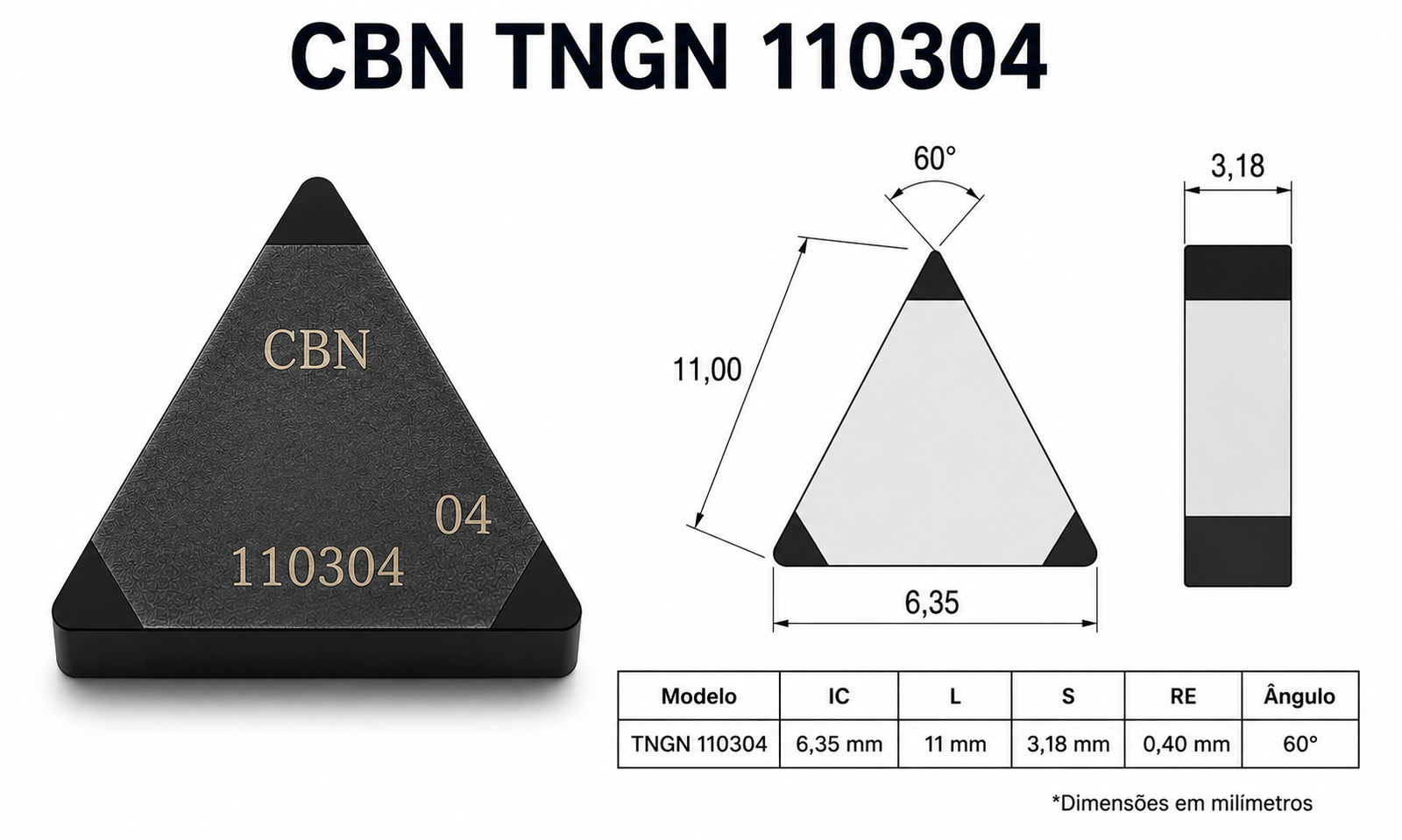

A EcoTools Solutions desenvolveu uma estratégia focada na maximização do desempenho dos insertos de CBN TNGN 110304 por meio de tecnologia exclusiva de revitalização e recuperação de arestas de corte.

Validação industrial

A solução foi validada por testes industriais estruturados, envolvendo análises comparativas de desempenho, monitoramento do desgaste das arestas, avaliação da estabilidade operacional e otimização dos parâmetros de corte.

Variáveis analisadas

Foram estudadas variáveis críticas como velocidade de corte, avanço, profundidade de usinagem, formação de cavaco, comportamento térmico e mecanismos de desgaste predominantes durante o torneamento de aço endurecido.

Resultados alcançados

• Aumento significativo da vida útil dos insertos de CBN.
• Redução das paradas não produtivas para substituição de ferramentas.
• Maior estabilidade operacional e repetibilidade do processo.
• Redução dos custos relacionados ao consumo de ferramentas de corte.
• Melhor aproveitamento de materiais superduros de elevado valor agregado.
• Aumento da eficiência global da operação de usinagem.

Impacto sustentável

• Redução da necessidade de descarte prematuro de materiais de alto valor agregado.
• Diminuição da geração de resíduos industriais.
• Redução do consumo de recursos naturais utilizados na fabricação de novos insertos.
• Fortalecimento dos princípios da economia circular e da manufatura sustentável.

O desafio

A indústria precisava aumentar significativamente a vida útil das ferramentas empregadas no torneamento de aço endurecido, mantendo os rigorosos requisitos de qualidade dimensional, integridade superficial, produtividade e confiabilidade do processo.

Contexto operacional

O aumento dos custos de matérias-primas estratégicas, especialmente materiais superduros como o CBN, reforçou a necessidade de uma solução capaz de gerar ganhos simultâneos de produtividade, competitividade e responsabilidade ambiental.

A solução EcoTools

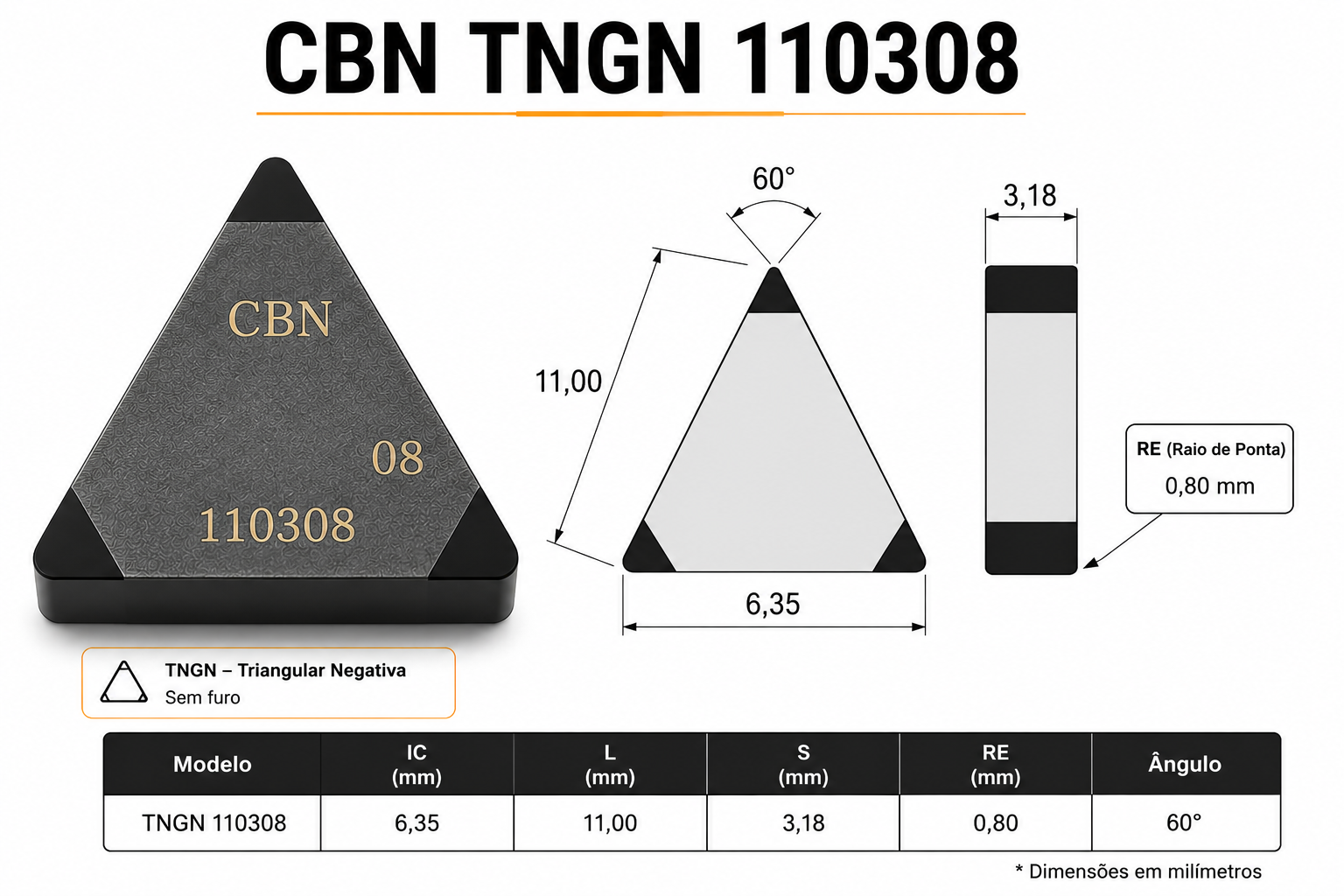

A EcoTools Solutions desenvolveu uma estratégia focada na maximização do desempenho dos insertos de CBN TNGN 110308 por meio de tecnologia exclusiva de revitalização e recuperação de arestas de corte.

Validação industrial

A solução foi validada por testes industriais estruturados, envolvendo análises comparativas de desempenho, monitoramento do desgaste das arestas, avaliação da estabilidade operacional e otimização dos parâmetros de corte.

Variáveis analisadas

Foram estudadas variáveis críticas como velocidade de corte, avanço, profundidade de usinagem, formação de cavaco, comportamento térmico e mecanismos de desgaste predominantes durante o torneamento de aço endurecido.

Resultados alcançados

• Aumento significativo da vida útil dos insertos de CBN.
• Redução das paradas não produtivas para substituição de ferramentas.
• Maior estabilidade operacional e repetibilidade do processo.
• Redução dos custos relacionados ao consumo de ferramentas de corte.
• Melhor aproveitamento de materiais superduros de elevado valor agregado.
• Aumento da eficiência global da operação de usinagem.

Impacto sustentável

• Redução da necessidade de descarte prematuro de materiais de alto valor agregado.
• Diminuição da geração de resíduos industriais.
• Redução do consumo de recursos naturais utilizados na fabricação de novos insertos.
• Fortalecimento dos princípios da economia circular e da manufatura sustentável.

Geometria VCMT

O formato em losango de 35° dá acesso a contornos estreitos. A ponta de CBN IB55 aparece na designação da peça; a geometria pede atenção ao ângulo de folga de 7° e ao assentamento no porta-ferramenta.

Dimensões que identificam a peça

• IC: 9,52 mm; espessura S: 4,76 mm.
• Raio RE: 0,40 mm.
• Furo D1: 4,40 mm.
• Aresta de corte L: 16,60 mm.

Conferência antes da recuperação

Compare o assentamento, a folga e a condição da ponta CBN com o suporte e com a operação. A identificação IB55 pertence ao código informado para a peça.

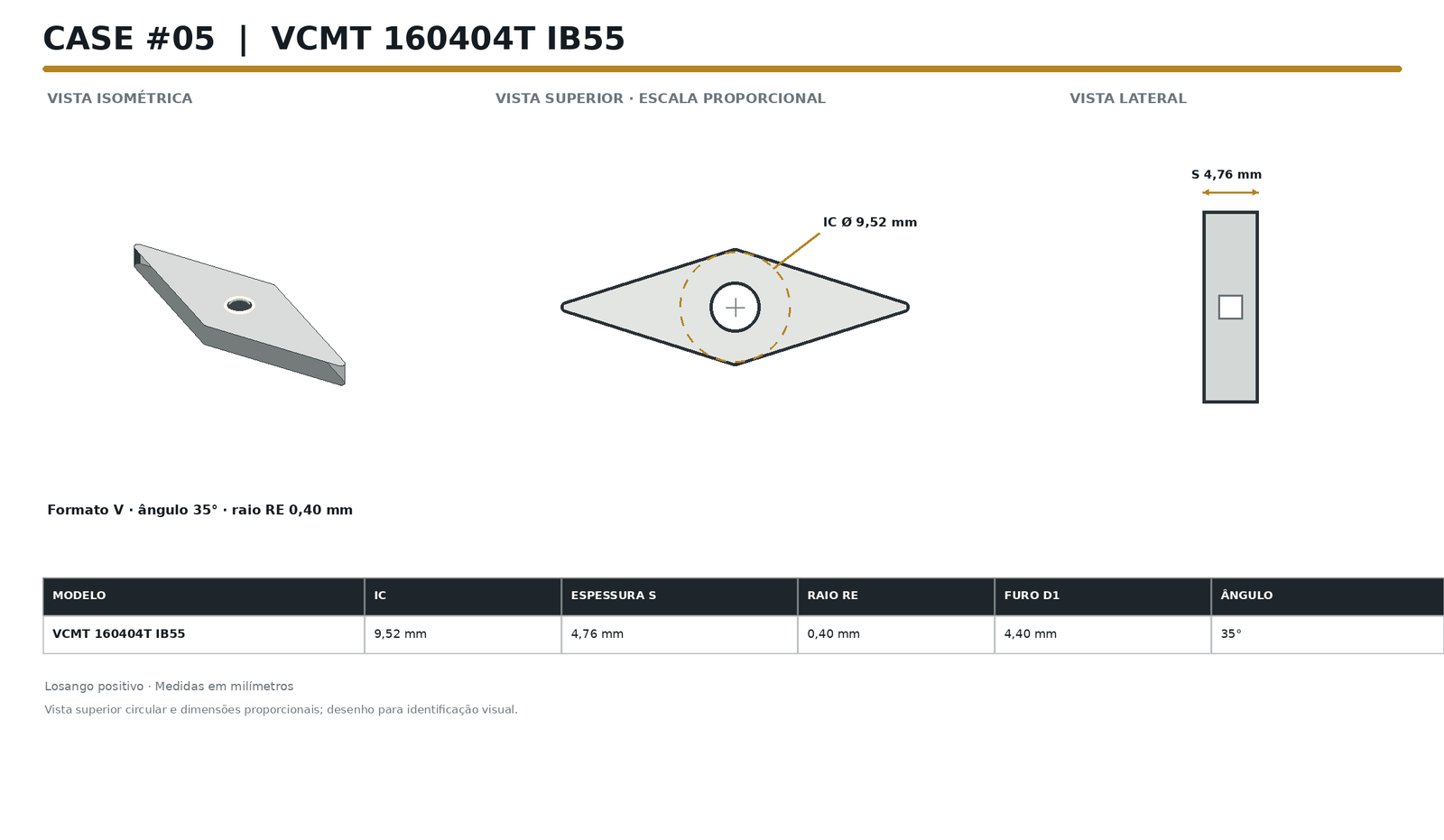

Desenho do VCMT

A leitura compara o perfil alongado com o diâmetro inscrito, a espessura e o raio de ponta.

Diferença desta VBGW

O raio RE de 0,80 mm é o traço que mais distingue este código do VCMT 160404T apresentado no case anterior. A indicação CBN060K e a preparação da aresta devem ser conferidas na peça recebida.

Cotas de referência

• IC: 9,52 mm e espessura S: 4,76 mm.
• Raio RE: 0,80 mm.
• Furo D1: 4,40 mm.
• Ângulo de folga principal: 5°.
• Aresta de corte L: 16,60 mm.

Ponto de inspeção

Na avaliação dimensional, preserve a ponta indicada pelo raio de 0,80 mm e verifique a integridade do segmento CBN. A leitura do código ajuda a separar esta VBGW das pastilhas VCMT.

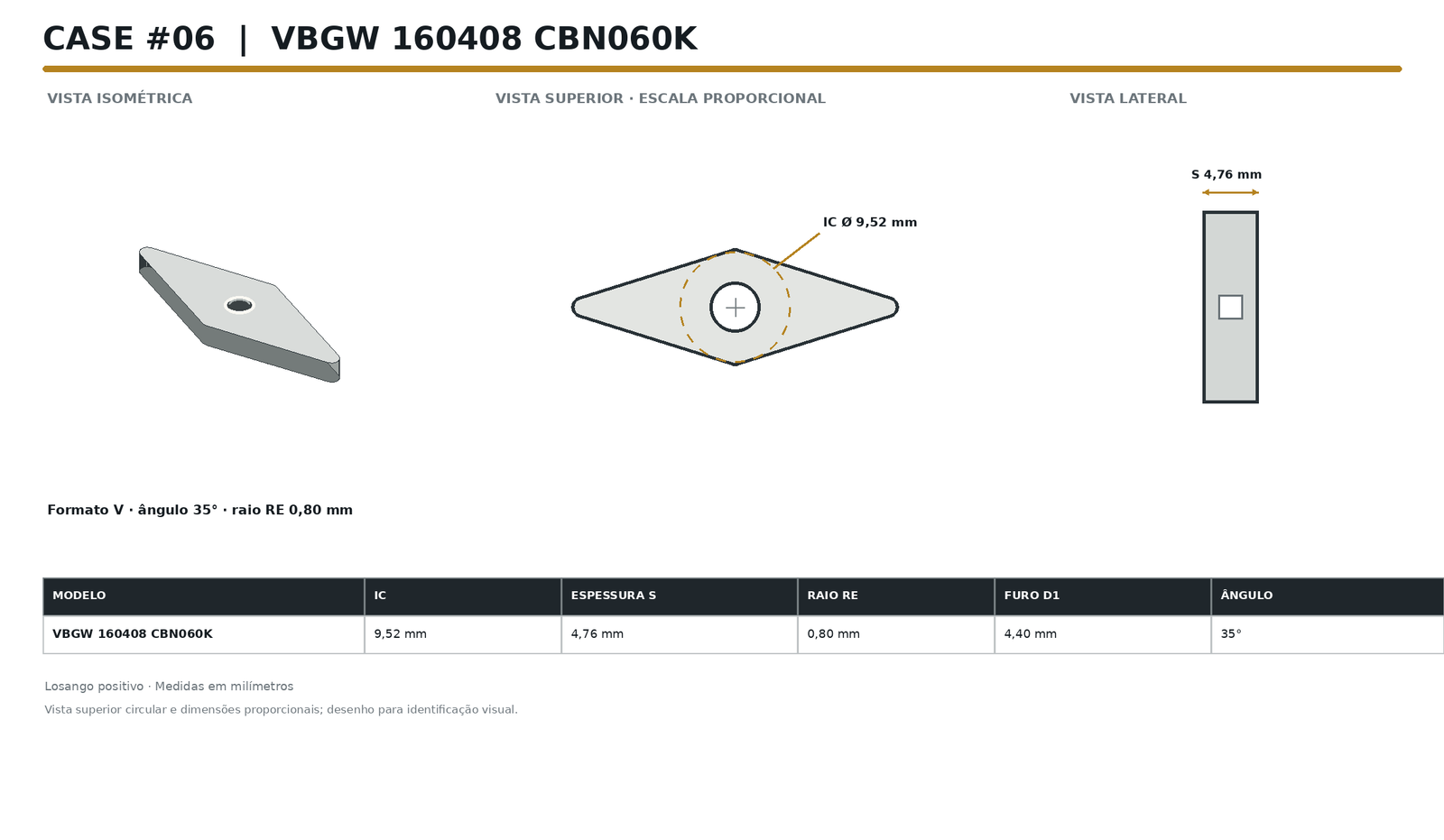

Desenho da VBGW

A imagem destaca o formato V e reúne as principais medidas junto às vistas da pastilha.

Geometria do 2QP

A designação 2QP-CCMW identifica uma pastilha positiva em formato de losango C, com ângulo de 80°. A ponta PCBN BX330 e o raio RE de 0,80 mm aparecem nos dados deste modelo.

Dimensões nominais

• IC: 9,525 mm.
• Espessura S: 3,97 mm.
• Raio RE: 0,80 mm.
• Furo D1: 4,40 mm.
• Comprimento de corte L: 9,70 mm.

Compatibilidade de montagem

Como a espessura deste corpo difere das pastilhas VCMT e VBGW, confira o alojamento e o parafuso antes de comparar a peça com outras geometrias da mesma operação.

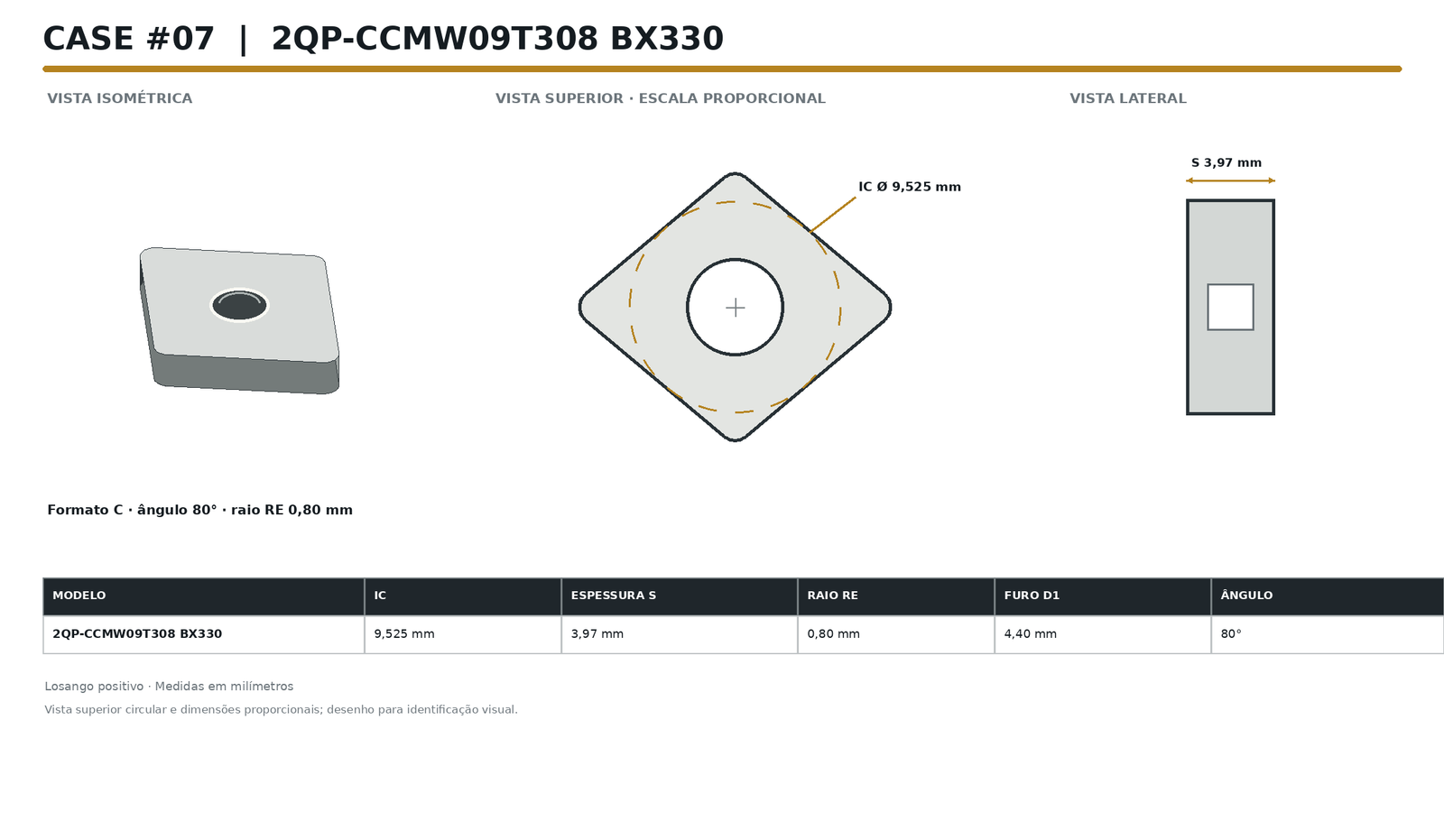

Desenho do 2QP

A vista superior facilita a comparação entre o losango, o círculo inscrito e o furo central.

Formato compacto

O modelo 2NC-CCGW tem geometria C positiva e ponta de CBN BNC2125. Seu tamanho menor torna importante conferir com cuidado o furo e o assentamento no suporte.

Medidas principais

• IC: 6,35 mm.
• Espessura S: 2,38 mm.
• Raio RE: 0,40 mm.
• Furo D1: 2,80 mm.
• Comprimento efetivo da aresta informado no catálogo: 2,30 mm.

Cuidados na avaliação

Registre a orientação da pastilha no suporte e examine a ponta CBN em aumento. A pequena área útil pede uma referência visual clara para comparar a condição antes e depois da recuperação.

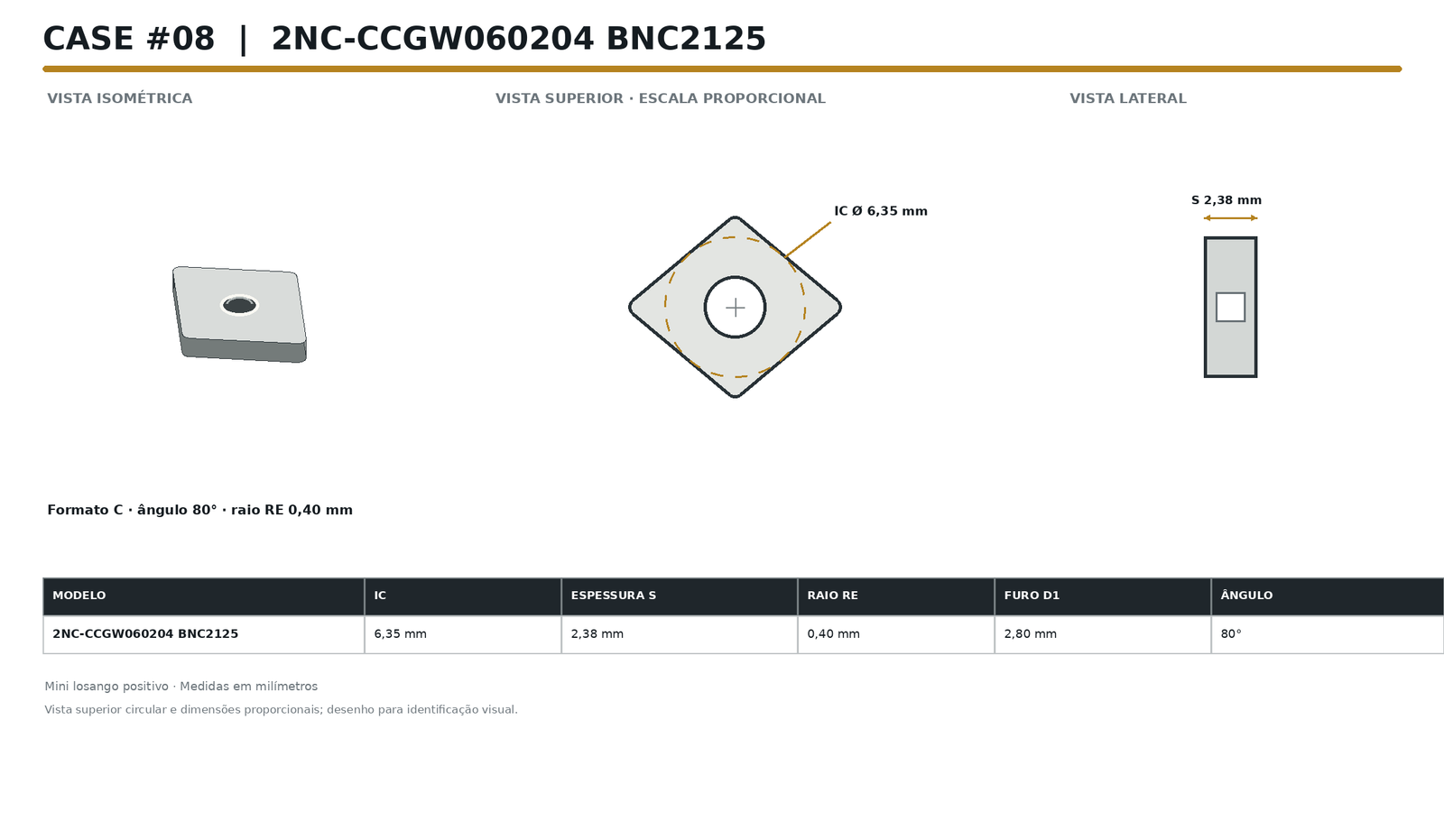

Desenho da mini pastilha

O desenho evidencia o corpo compacto da 2NC e a proporção entre o furo e o contorno.

Geometria triangular positiva

A forma T de 60° oferece três cantos de corte. A letra P indica geometria positiva; o corpo TPGW inclui furo. A identificação recebida para esta peça termina em 7015.

Dimensões do TPGW 110304

• IC: 6,35 mm e comprimento de aresta L: 11 mm.
• Espessura S: 3,18 mm.
• Raio RE: 0,40 mm.
• Furo D1: 3,40 mm.
• Ângulo de folga nominal da família: 11°.

O que diferencia o TPGW

Compare o furo e a folga positiva com o TNGN triangular sem furo dos cases anteriores. Essa distinção evita aplicar a referência dimensional de uma pastilha negativa em um corpo positivo.

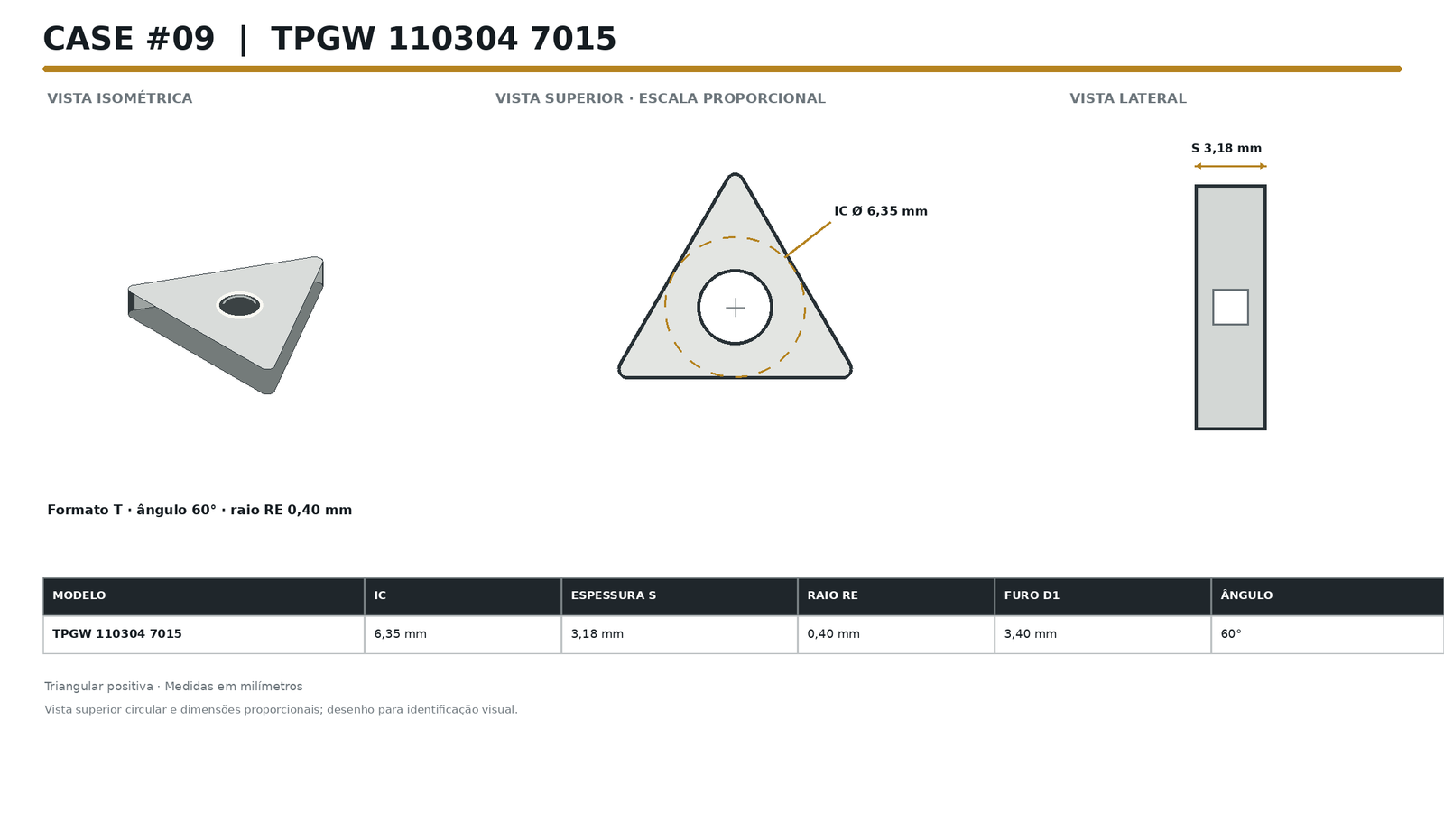

Desenho do TPGW

O perfil triangular deixa visíveis o contorno de corte e as medidas principais do TPGW.
